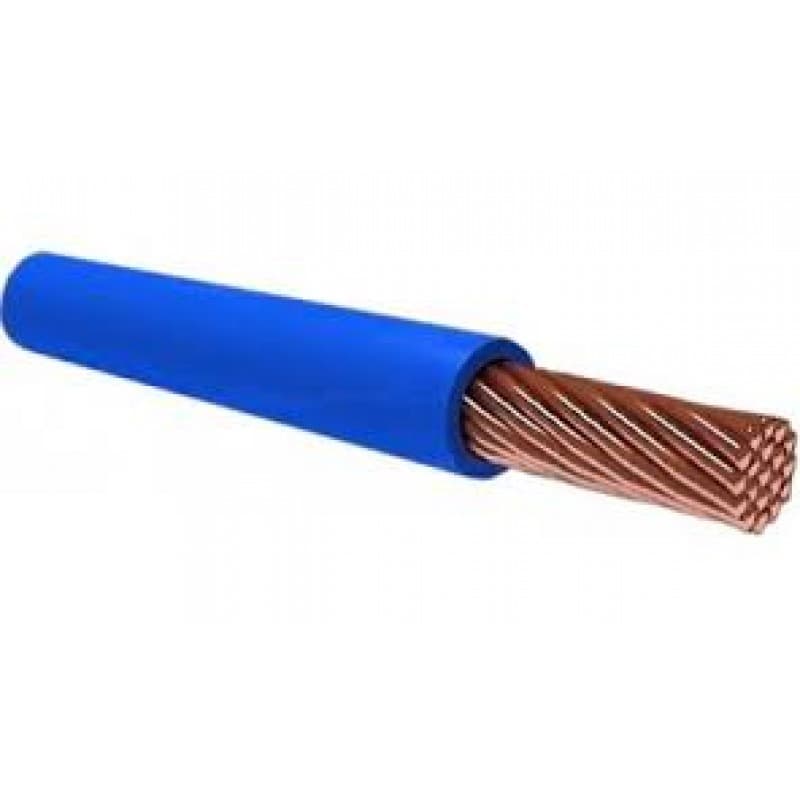

ПВ-3 35 - провод силовой установочный(монтажный) с медной многопроволочной жилой сечением 35 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПВ-3 35 - является устаревшей маркировкой провода силивого установочного, после вступления в действие ГОСТ 31947-2012 маркировка изменилась на ПуГВ 35 конструкция и характеристики не изменились.
Технические характеристики провода ПВ-3 35
Климатические исполнение провода ПВЗ 1х35 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПВЗ 35 : -50 °С.
Максимальная температура эксплуатации провода ПВ-3 1х35 : +65°С.
Провод установочный ПВ-3 1*35 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПВ-З 1х35 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-3 35 - 54,5 миллиметров.
Длительно допустимая температура нагрева жилы провода ПВ-3 1х35 не более 70 °С.
Наружный диаметр провода ПВ-3 1*35 - 10,9 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПВ-3 35 - 0,397 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПВ-3 1х35 :
Допустимый ток провода ПВ-3 1*35 - 193 Ампер.
Активное сопротивление жилы - 0,54 Ом на километр.
Номинальное напряжение - 750 Вольт.
Расшифровка маркировки ПВ-3 35 :
П - провод установочный.
3 - повышенная гибкость.
В - изоляция из поливинилхлорида.
35 - сечение токопроводящей жилы.
Конструкция провода ПВ-3 1х35 :
1) Жила - из медной отожженной проволоки пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПВ-3 35 :
Провод силовой медный установочный ПВ-3 1х35 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-3 1*35 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-3 35 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
