ПуГВ 1х70 - провод силовой установочный(монтажный) с медной многопроволочной жилой сечением 70 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПуГВ 70 - соответствует требованиям ГОСТ 31947-2012.
Технические характеристики провода ПуГВ 1х70
Климатические исполнение провода ПуГВ 1х70 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПуГВ 70: -50 °С.
Максимальная температура эксплуатации провода ПуГВ 1х70: +65°С.
Провод установочный ПуГВ 1*70 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПуГВ 1х70 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПуГВ 70 - 73 миллиметров.
Длительно допустимая температура нагрева жилы провода ПуГВ 1х70 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПуГВ 1*70 - 14,6 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПуГВ 70 - 0,761 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПуГВ 1х70:
Допустимый ток провода ПуГВ 1*70 - 305 Ампер.
Активное сопротивление жилы - 0,28 Ом на километр.
Номинальное напряжение - 750 Вольт.
Расшифровка маркировки ПуГВ 70:
Пу - провод установочный.
Г - повышенная гибкость.
В - изоляция из поливинилхлорида.
70 - сечение токопроводящей жилы.

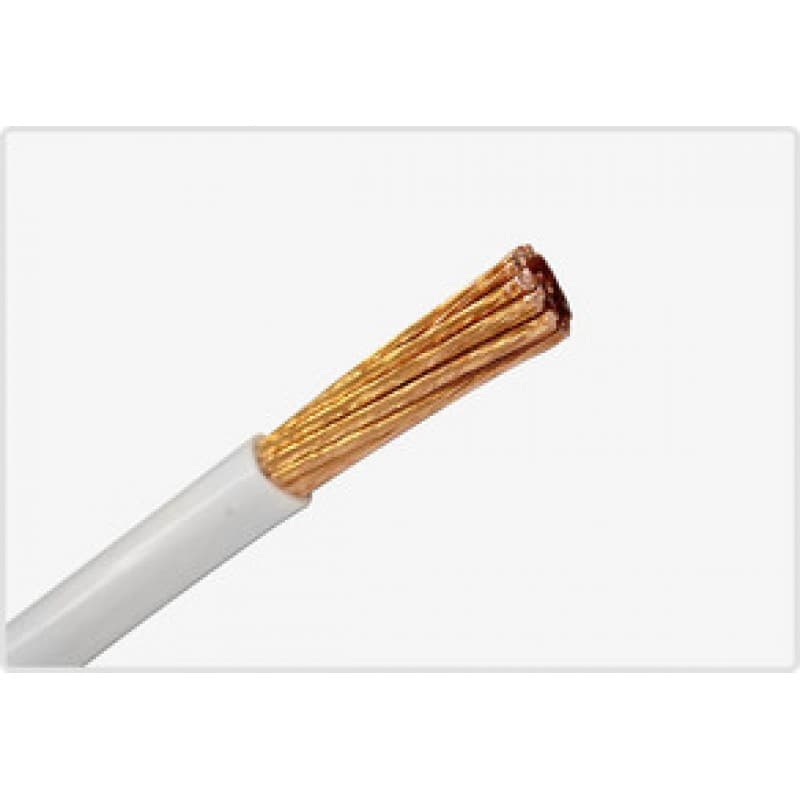

Конструкция провода ПуГВ 1х70:
1) Жила - из медной отожженной проволоки пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПуГВ 70:
Провод силовой медный установочный ПуГВ 1х70 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПуГВ 1*70 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПуГВ 70 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
