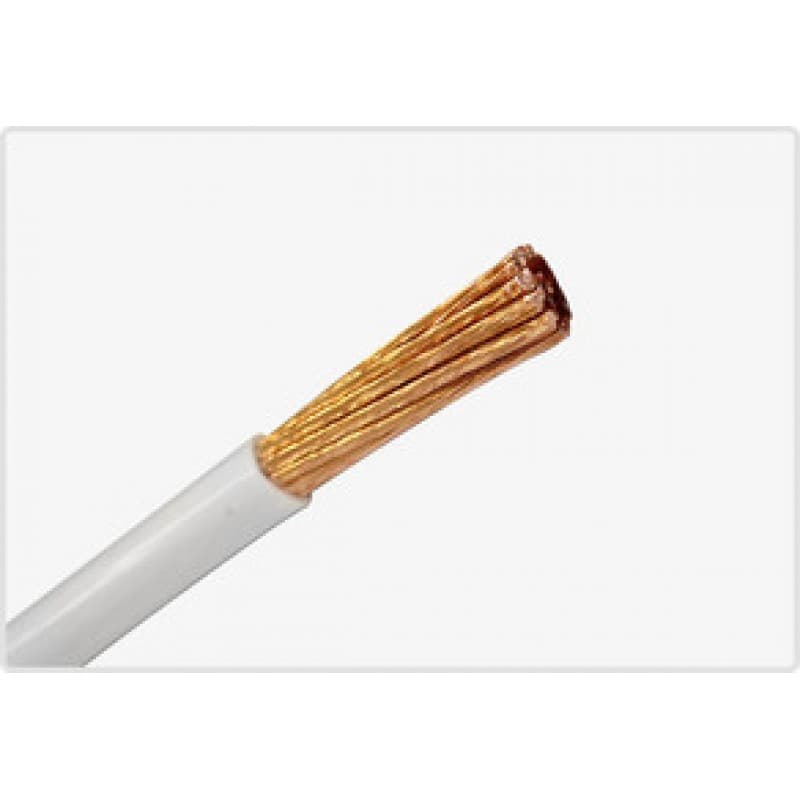

ПуГВ 1х120 - провод силовой установочный(монтажный) с медной многопроволочной жилой сечением 120 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПуГВ 120 - соответствует требованиям ГОСТ 31947-2012.
Технические характеристики провода ПуГВ 1х120
Климатические исполнение провода ПуГВ 1х120 - УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПуГВ 120: -50 °С.
Максимальная температура эксплуатации провода ПуГВ 1х120: +65°С.
Провод установочный ПуГВ 1*120 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПуГВ 1х120 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПуГВ 120 - 94 миллиметров.
Длительно допустимая температура нагрева жилы провода ПуГВ 1х120 не более 70 °С.
Класс пожарной безопасности по ГОСТ 31565-2012: О1.8.2.5.4.
Наружный диаметр провода ПуГВ 1*120 - 18,8 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПуГВ 120 - 1,267 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПуГВ 1х120:
Допустимый ток провода ПуГВ 1*120 - 427 Ампер.
Активное сопротивление жилы - 0,158 Ом на километр.
Номинальное напряжение - 750 Вольт.
Расшифровка маркировки ПуГВ 120:
Пу - провод установочный.
Г - повышенная гибкость.
В - изоляция из поливинилхлорида.
120 - сечение токопроводящей жилы.
Конструкция провода ПуГВ 1х120:
1) Жила - из медной отожженной проволоки пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПуГВ 120:
Провод силовой медный установочный ПуГВ 1х120 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПуГВ 1*120 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПуГВ 120 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
