СИП-3 1х70 - провод самонесущий изолированный с одной жилой из алюминиевого сплава сечением 70 миллиметров квадратных, в изоляции из светостабилизированного сшитого полиэтилена.
Технические характеристики провода СИП-3 1х70
Климатическое исполнение самонесущего изолированного провода СИП-3 1х70: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации: -60 градусов.
Максимальная температура эксплуатации самонесущего провода СИП-3 1*70: +50 градусов.
Монтаж самонесущего изолированного провода СИП-3 1х70 производится при температуре окружающей среды не менее -20 градусов Цельсия.
Нагрев жилы при эксплуатации СИП-3 1х70 не должен превышать +90 градусов.
При коротком замыкании нагрев жилы самонесущего изолированного провода не должен превышать 250°С.
Масса провода СИП-3 1*70: 0,282 килограмм в метре.
Срок службы не менее 40 лет.
Наружный диаметр провода СИП-3 1х70: 15 миллиметров.
Минимально допустимый радиус изгиба провода СИП-3 1х70 при монтаже: 150 миллиметров.
Активное сопротивление жилы провода самонесущего изолированного СИП-3 1*70: 0,632 Ом на километр.
Допустимая токовая нагрузка СИП-3 1х70: 240 Ампер.

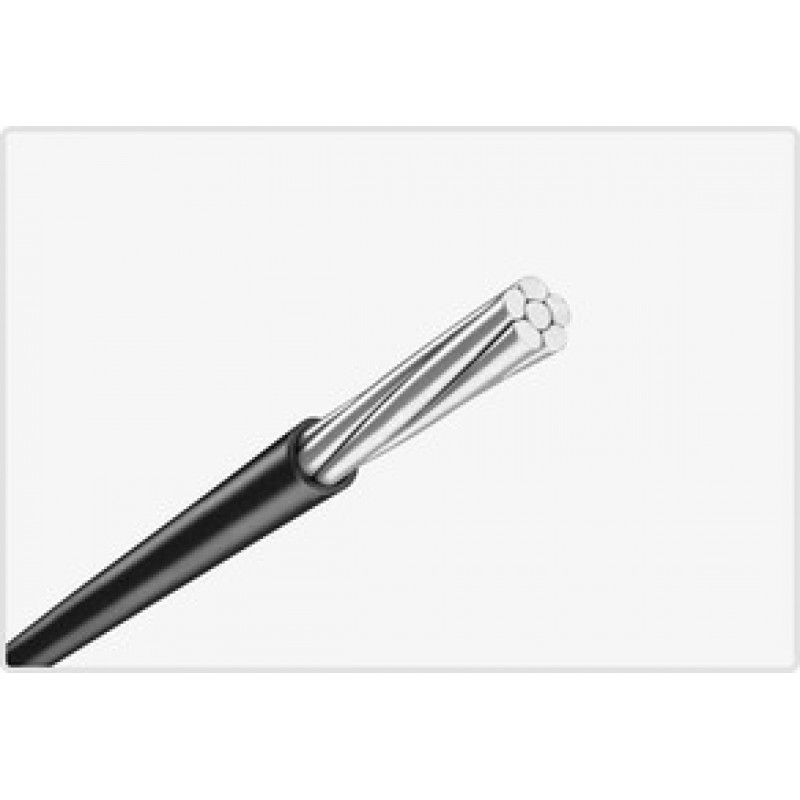

Конструкция провода СИП-3 1х70
1) Жила - из алюминиевого сплава, многопроволочная уплотненная.
2) Изоляция - из светостабилизированного сшитого полиэтилена.
Применение провода СИП-3 1*70
Самонесущий изолированный провод СИП-3 1х70 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
