СИП-3 1х120 - провод самонесущий изолированный с одной жилой из алюминиевого сплава сечением 120 миллиметров квадратных, в изоляции из светостабилизированного сшитого полиэтилена.
Технические характеристики провода СИП-3 1х120
Климатическое исполнение самонесущего изолированного провода СИП-3 1х120: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации: -60 градусов.
Максимальная температура эксплуатации самонесущего провода СИП-3 1*120: +50 градусов.
Монтаж самонесущего изолированного провода СИП-3 1х120 производится при температуре окружающей среды не менее -20 градусов Цельсия.
Нагрев жилы при эксплуатации СИП-3 1х120 не должен превышать +90 градусов.
При коротком замыкании нагрев жилы самонесущего изолированного провода не должен превышать 250°С.
Масса провода СИП-3 1*120: 0,445 килограмм в метре.
Срок службы не менее 40 лет.
Наружный диаметр провода СИП-3 1х120: 18 миллиметров.
Минимально допустимый радиус изгиба провода СИП-3 1х120 при монтаже: 180 миллиметров.
Активное сопротивление жилы провода самонесущего изолированного СИП-3 1*120: 0,369 Ом на километр.
Допустимая токовая нагрузка СИП-3 1х120: 340 Ампер.

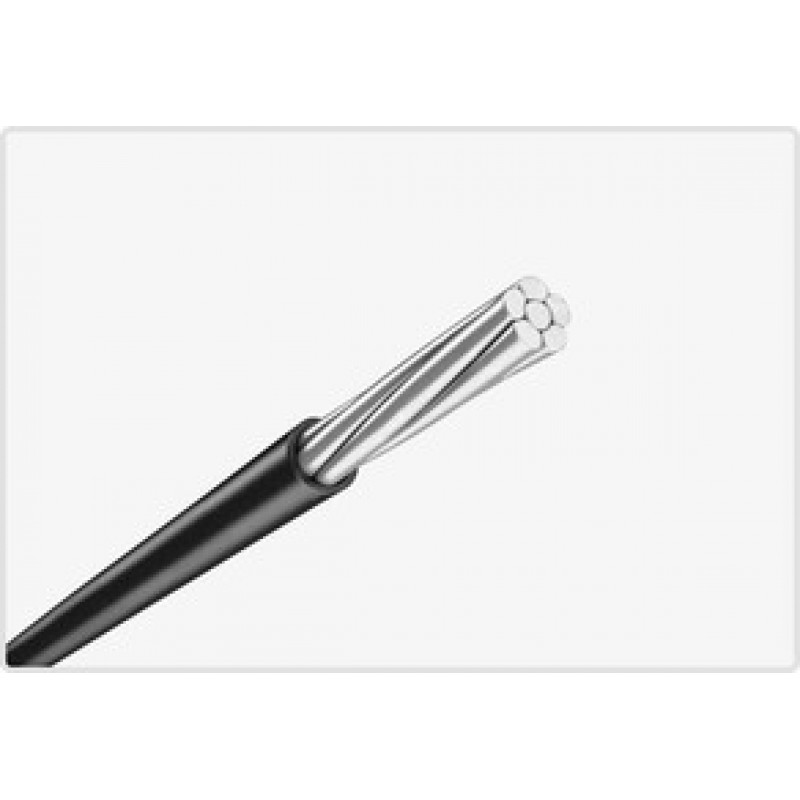

Конструкция провода СИП-3 1х120
1) Жила - из алюминиевого сплава, многопроволочная уплотненная.
2) Изоляция - из светостабилизированного сшитого полиэтилена.
Применение провода СИП-3 1*120
Самонесущий изолированный провод СИП-3 1х120 предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
