СИП-2 3х240+1х95+1х16 - провод самонесущий с тремя фазными изолированными алюминиевыми жилами сечением 240 миллиметров квадратных, и одной нулевой изолированной несущей жилой из алюминиевого сплава, сечением 95 миллиметров квадратных.
Технические характеристики провода СИП-2 3х240+1х95+1х16
Климатическое исполнение провода самонесущего СИП-2 3*240+1*95+1*16: В, первая, вторая и третья категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации СИП-2 3х240+1х95+1х16: -60 градусов Цельсия.
Максимальная температура эксплуатации: +50 градусов.
Монтаж самонесущего провода СИП-2 3х240+1х95+1х16 производится при температуре не ниже -20 градусов Цельсия.
Расчетная масса провода СИП-2 3*240+1*95+1*16: 2,72 килограмм в метре.
Срок службы не менее 40 лет с даты изготовления.
Наружный диаметр провода самонесущего изолированного СИП-2 3х240+1х95+1х16: 56 миллиметров.
Токовые нагрузки провода СИП-2 3х240+1х95+1х16
Допустимая токовая нагрузка при прокладке провода СИП-2 3*240+1*95+1*16 в воздухе: 515 Ампер.
Допустимый ток короткого замыкания: 22000 Ампер, но не более одной секунды.
Активное сопротивление жил провода СИП-2 3х240+1х95+1х16: 0,162 Ом на километр.
Номинальное напряжение: 1000 Вольт.

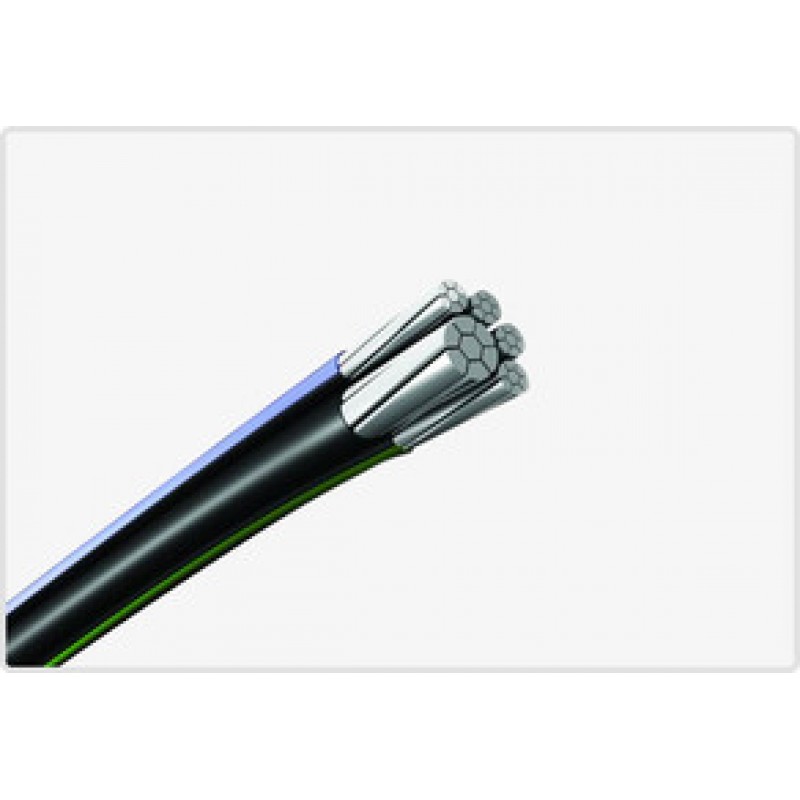

Конструкция провода СИП-2 3х240+1х95+1х16
1) Фазная жила - алюминиевая многопроволочная, круглая уплотненная.
2) Несущая жила - из алюминиевого сплава, многопроволочная круглая уплотненная.
3) Изоляция - из светостабилизированного сшитого полиэтилена.
4) Скрутка - фазные жилы скручены вокруг несущей нулевой жилы в правом направлении.
Применение провода СИП-2 3*240+1*95+1*16
Самонесущий изолированный провод СИП-2 3х240+1х95+1х16 предназначен для воздушных магистральных линий электропередачи номинальным напряжением до 1000 Вольт частотой 50 Герц.
