ПвПГнг(А)-HF 1х800 - силовой кабель с одной медной жилой сечением 800 (Восемьсот) миллиметров квадратных, в многопроволочном круглом исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, не распространяющей горение, в оболочке из безгалогенной полимерной композиции с низкой пожарной опасностью .
Кабель ПвПГнг-HF 1*800 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки ПвПГнг(А)-HF 1х800
Пв - изоляция из сшитого полиэтилена.
П - оболочка из безгалогенной полимерной композиции.
Г - не имеет защитного покрова.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
HF - (halogen free) не содержит галогенов.
1 -количество токонесущих жил.
800 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля ПвПГнг(А)-HF 1*800
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля силового,безгалогенного ПвПГнг-HF 1х800 без предварительного подогрева производится при температуре от -15 градусов.
Кабели ПвПГнг-HF не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности,безгалогенного кабеля ПвПГнг(А)-HF 1х800 по ГОСТ 31565-2012: П1б.8.1.2.1.
Срок службы безгалогенного кабеля ПвПГнг(А)-HF 1*800 не менее 30 лет.
Токовые нагрузки кабеля ПвПГнг(А)-HF 1х800
Допустимый ток при прокладке ПвПГнг(А)-HF 1х800 на воздухе - 1302 Ампер.
Допустимый ток при прокладке в земле - 932 Ампер.
Допустимый ток односекундного короткого замыкания - 110.4 кА.
Сопротивление километра жилы - 0.02 Ом.

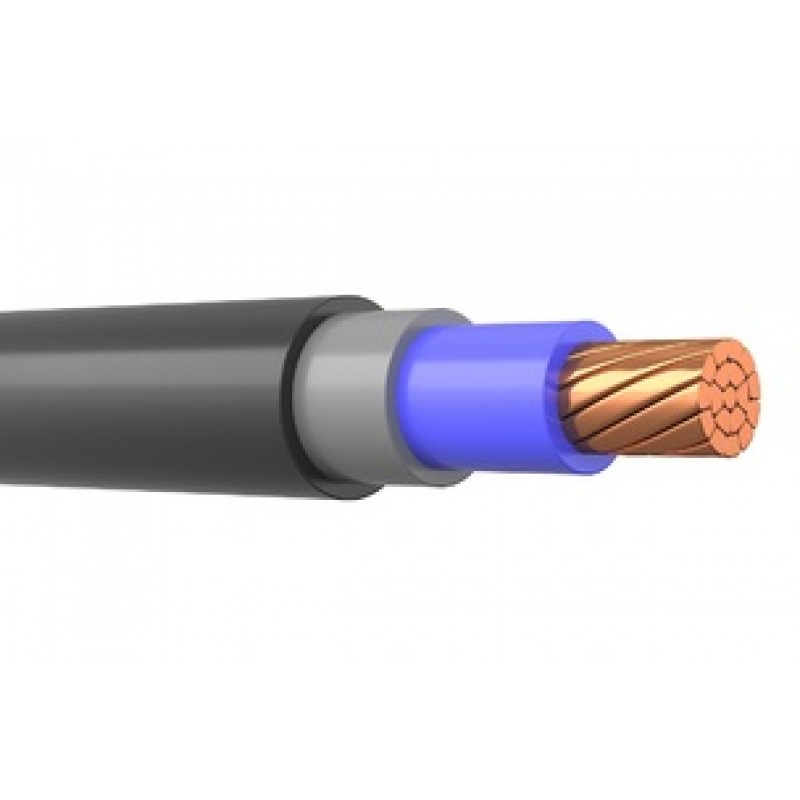

Конструкция кабеля ПвПГнг(А)-HF 1*800
1) Жила - медная многопроволочная круглая, многопроволочная секторная сечением 800 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 2.6 мм.
3) Заполнение - из безгалогенной полимерной композиции.
4) Наружная оболочка - из полимерной композиции не содержащей галогены.
Применение безгалогенного кабеля ПвПГнг(А)-HF 1х800
Кабель силовой медный,безгалогенный ПвПГнг(А)-HF 1х800 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
ПвПГнг(А)-HF-ХЛ 1*800 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
